Todos os Eletricistas Precisam Conhecer esse Dispositivo.

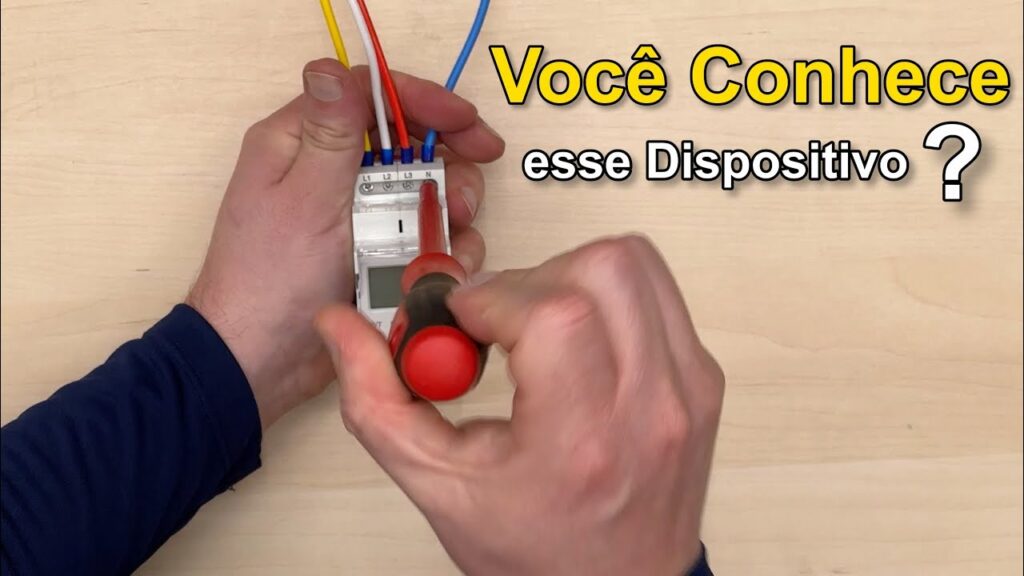

Relé monitor de tensão trifásico

Se você atua com instalações industriais, a expressão relé monitor de tensão trifásico inevitavelmente faz parte do seu vocabulário diário.

Esse dispositivo, ainda subestimado por muitos profissionais, é o principal guardião contra oscilações, falta de fase, inversão de sequência e até subtensões que podem colocar em risco motores, CLPs e painéis inteiros.

Neste artigo, vamos destrinchar — de maneira prática e profissional — tudo o que você precisa saber para especificar, instalar e manter esse componente crítico.

Nos próximos minutos, você entenderá por que especialistas como Leonidas Borges recomendam o modelo da Metaltex, verá comparativos, listas de boas práticas, perguntas frequentes e estudos de caso reais que comprovam o retorno sobre o investimento.

Prepare-se para transformar sua abordagem de proteção elétrica e elevar o nível dos seus projetos.

1. Por que Monitorar Tensão Trifásica é Vital em Ambientes Industriais

1.1 Entendendo o cenário de risco

Instalações industriais lidam rotineiramente com cargas indutivas e picos de partida que podem derrubar fases inteiras.

A simples perda de uma fase em um motor de 50 HP gera calor excessivo em poucos segundos, reduz a vida útil dos enrolamentos e, em casos extremos, provoca incêndios.

Da mesma forma, uma inversão de sequência pode fazer bombas girarem ao contrário, gerando contra-pressão e falhas mecânicas.

O relé monitor de tensão trifásico detecta esse fenômeno antes que o dano seja irreversível.

1.2 Estatísticas que não deixam dúvida

Segundo o relatório Motor Failure Analysis 2023, 26 % de todas as quebras em motores industriais ocorrem por desequilíbrio ou perda de fase.

A Associação Brasileira de Manutenção (ABRAMAN) estima que a interrupção não planejada de uma linha custa, em média, R$ 8.000 por hora em fábricas de médio porte.

Se considerarmos que o relé custa menos de 1 % desse valor, seu payback pode ocorrer na primeira falha evitada.

1.3 Impacto nos requisitos normativos

A Norma Regulamentadora NR-10 e a IEC 60947-6-2 reforçam a necessidade de sistemas de proteção contra falhas de tensão.

Embora a legislação não cite explicitamente marcas, ela exige que a coordenação de proteção inclua monitoramento de anomalias elétricas. Ignorar esse requisito expõe a empresa a multas e interdições.

2. Relé Monitor de Tensão Trifásico Metaltex: Características Técnicas em Detalhe

2.1 Design compacto e instalação em trilho DIN

O modelo apresentado por Leonidas Borges ocupa apenas 17,5 mm de largura, o que libera espaço valioso dentro do painel. Sua fixação em trilho DIN 35 mm dispensa adaptações e agiliza o retrofit de quadros antigos.

2.2 Parâmetros ajustáveis

• Faixa de tensão: 208 V a 480 V (auto-detecção)
• Histerese configurável: 5 % a 15 %
• Tempo de retardo: 0,1 s a 10 s
• Contato de saída: 1 SPDT 5 A/250 VAC
• Consumo interno: < 3 VA

2.3 Funções integradas

Além da perda de fase, o dispositivo analisa subtensão, sobretensão, desequilíbrio acima de 30 %, e bloqueia a alimentação caso detecte sequência invertida. Tudo isso é indicado por LEDs frontais, facilitando o diagnóstico sem instrumentos adicionais.

3. Passo a Passo de Instalação e Boas Práticas de Comissionamento

3.1 Checklist pré-instalação

1. Verificar se a tensão nominal do sistema coincide com a faixa do relé.
2. Confirmar que o neutro não está compartilhado em redes IT ou Delta.
3. Calibrar multímetro true-RMS para validar tensões antes de energizar.
4. Inspecionar bornes para garantir aperto adequado (torque 0,8 Nm).
5. Programar retardo de 2 s como ponto de partida — evita trip desnecessário.
6. Documentar parâmetros no diagrama unifilar.
7. Testar sequência com simulador ou inversão manual controlada.

3.2 Procedimento de ligação

O relé monitor de tensão trifásico é interligado diretamente às três fases L1, L2 e L3, sem necessidade de transformadores de potencial em sistemas até 480 V.

Seu contato de saída em série com a bobina do contator principal garante a abertura instantânea em caso de falha.

Certifique-se de que cabos sejam de 1,5 mm² a 2,5 mm² e mantenha comprimento máximo de 1 m entre relé e contator para reduzir atrasos de disparo.

3.3 Ensaios pós-instalação

Para validar, secciona-se uma das fases com chave de teste; o relé deve atuar em menos de 0,5 s. Repita o processo para inversão de L1 e L3 e registre o tempo de disparo. Qualquer variação superior a 10 % indica mau aperto ou cabo subdimensionado.

4. Integração do Relé com Outros Dispositivos de Proteção

4.1 Coordenação seletiva

Em painéis modernos, o relé monitor de tensão trifásico trabalha em conjunto com disjuntores termomagnéticos, fusíveis NH e relés de sobrecorrente.

Ao sincronizar os tempos de atuação, evita-se a abertura simultânea de dispositivos e garante-se que apenas o elemento mais próximo do defeito desligue.

Por exemplo, configurar o relé com retardo de 2 s e disjuntor motor com 5 s atende a IEC 60947-4-1.

4.2 Interface com CLPs e supervisão

O contato livre de potencial do relé pode ser mapeado como entrada digital em CLPs. Isso habilita alarmes em sistemas SCADA, dispara fluxos de manutenção e registra históricos para auditorias ISO 55000.

4.3 Expansões inteligentes

• Uso de gateways Modbus para enviar status do relé à nuvem.
• Adoção de luzes piloto de três cores (verde, amarelo, vermelho) com base na lógica do relé.
• Implementação de bloqueio de partida de motor até tensão estabilizar.
• Intertravamento com relé térmico para criar “failsafe” duplo.
• Instalação de contactor auxiliar de by-pass para testes de manutenção.

5. Benefícios Econômicos e Operacionais Comprovados

5.1 Estudo de caso: indústria alimentícia

Uma fábrica de laticínios em Minas Gerais relatou perdas anuais de R$ 120.000 em motores de bombas CIP antes de instalar 18 unidades de relé monitor de tensão trifásico Metaltex.

Após um ano, não houve quebras, e o consumo de energia caiu 3 %, pois motores deixaram de operar em regime de desequilíbrio.

5.2 Estudo de caso: mineração

Em Goiás, uma mineradora instalou relés em trituradores de 200 kW. O ROI ocorreu em três meses, pois cada parada evitada economizava 6 horas de produção.

Além disso, o aumento de confiabilidade reduziu o estoque de motores reserva em 20 %.

5.3 Caixa de destaque

Insight rápido: Um relé de R$ 250 pode evitar a queima de um motor de R$ 15.000 — relação de economia de 60:1.

6. Erros Comuns e Como Evitá-los

6.1 Subdimensionamento de condutores

Utilizar cabos inferiores a 1,0 mm² pode gerar queda de tensão entre relé e ponto de amostragem, ocasionando disparos falsos.

A prática recomendada é usar 1,5 mm², mesmo em circuitos de comando.

6.2 Falta de aterramento funcional

Embora o relé não exija aterramento dedicado, painéis sem PE eficaz podem induzir ruído nos cabos de monitoramento.

Mantenha malhas de referência bem conectadas.

6.3 Ajustes de histerese incorretos

Configurações abaixo de 5 % tornam o sistema sensível demais. Acima de 15 %, ele pode demorar a atuar.

A faixa ideal para a maioria dos motores é de 8 % a 10 %.

7. Tabela Comparativa de Dispositivos de Proteção

8. Perguntas Frequentes (FAQ)

1. O relé monitor de tensão trifásico substitui o disjuntor termomagnético?

   Não. Ele complementa a proteção, atuando antes de falhas mecânicas e não contra curtos-circuitos.

2. Posso usar o relé em rede monofásica?

   Há modelos específicos monofásicos; este trifásico requer três fases para operação plena.

3. Existe impacto no fator de potência?

   O consumo é inferior a 3 VA, insignificante para sistemas industriais.

4. Qual a vida útil do relé?

   Superior a 10 anos ou 1 × 10⁶ operações, segundo a Metaltex.

5. Funciona em inversores de frequência?

   Sim, desde que instalado no lado da linha, antes do drive.

6. Como testar sem tirar a produção do ar?

   Use chave seletora para simular inversão de fase com carga reduzida.

7. É necessário recalibrar após quedas de energia?

   Não, os ajustes são mantidos em memória não volátil.

Citação de Especialista

“Em 25 anos de manutenção, poucas soluções oferecem custo-benefício tão óbvio quanto o relé monitor de tensão trifásico. Ele previne 90 % dos danos causados por problemas de fase antes mesmo que a termografia detecte.” — Eng. Paulo Simões, ABRAMAN

Caixas de Destaque Adicionais

Dica de ouro: Anote os ajustes do relé na porta interna do painel para facilitar futuras manutenções.

Alerta rápido: Oscilações frequentes podem indicar problema na concessionária; registre eventos do relé para abrir chamado formal.

Conclusão

Neste artigo, revisamos os fundamentos e a prática de aplicação do relé monitor de tensão trifásico. Você aprendeu:

• Importância da monitoração de falhas de fase para cumprir NR-10.
• Características técnicas do modelo Metaltex e seus diferenciais.
• Procedimento de instalação passo a passo, com checklist completo.
• Integração com outros dispositivos e impactos econômicos reais.
• Erros mais comuns a evitar e respostas às principais dúvidas.

Agora é sua vez: revise seus painéis, verifique se esse dispositivo já está presente e, se não, considere adicionar essa camada de proteção hoje mesmo.

Para aprofundar e visualizar o equipamento em ação, assista ao vídeo de Leonidas Borges no link acima e visite o site da Metaltex.

Garanta segurança, conformidade e economia em cada projeto!

Créditos: conteúdo inspirado no vídeo “Todos os Eletricistas Precisam Conhecer esse Dispositivo” do canal Leonidas Borges Elétrica, em parceria com a Metaltex.
