INSTALAÇÃO ELÉTRICA RESIDENCIAL MONOFÁSICA COMPLETA

Se você procura entender, planejar e executar uma instalação elétrica residencial monofásica com segurança e eficiência, chegou ao lugar certo. Neste artigo completo – inspirado no passo a passo apresentado no vídeo de DP Elétrica – você aprenderá desde a escolha da bitola de cabos até a configuração do quadro de disjuntores, passando por normas, custos e erros mais comuns. Ao final, você terá conhecimento suficiente para dimensionar, instalar e revisar todo o sistema elétrico de uma casa padrão, evitando surpresas na conta de luz e garantindo a integridade dos moradores.

Por que compreender a instalação elétrica residencial monofásica é crucial?

Segurança de pessoas e patrimônio

O número de incêndios residenciais provocados por curtos-circuitos ainda assusta: segundo dados da Abracopel, apenas em 2022 foram 6.322 ocorrências no Brasil. Entender a instalação elétrica residencial monofásica mitiga esse risco ao garantir que todos os condutores, disjuntores e dispositivos de proteção contra surtos (DPS) sejam corretamente especificados. Um disjuntor subdimensionado pode não abrir o circuito em tempo hábil, provocando superaquecimento e derretimento de condutores.

Eficiência energética e economia

Quando cabos são dimensionados adequadamente, a queda de tensão fica dentro do recomendado (até 4% segundo a NBR 5410). Isso reduz perdas por efeito Joule, refletindo numa conta de energia menor. Casos reais mostram economias de 5% a 12% após correção de bitolas e reagrupamento de circuitos.

Valorização do imóvel

Imobiliárias relatam acréscimo de até 7% no valor de venda quando o laudo de vistoria cita uma instalação elétrica residencial monofásica conforme norma. Além disso, a manutenção preventiva prolonga a vida útil de eletrodomésticos sensíveis, como geladeiras inverter e hardwares de home office.

Componentes essenciais do circuito monofásico desde o medidor

Medidor e ramal de entrada

O medidor recebe a energia da concessionária e registra o consumo. Imediatamente após ele, temos o disjuntor de entrada (padrão “cabeça de lobo” ou caixa S101). O ramal deve respeitar o diâmetro mínimo exigido pela distribuidora, geralmente 16 mm² em cobre para cargas até 50 A.

Dispositivos de proteção obrigatórios

Em seguida, instalamos o DPS e o DR (dispositivo diferencial residual). O DPS protege contra surtos transitórios, como descargas atmosféricas, enquanto o DR interrompe o circuito quando a corrente de fuga ultrapassa 30 mA, evitando choques fatais. Esses elementos são montados no quadro geral de distribuição (QDG) e ligados ao barramento conforme a sequência: disjuntor geral → DPS → DR → disjuntores termomagnéticos.

Condutores de proteção e aterramento

O fio de proteção (PE) é contínuo, sem emendas, e vai do quadro ao eletrodo de aterramento. A resistência de terra deve ser inferior a 10 Ω para residências urbanas, medição feita com terrômetro. Em solos úmidos, hastes de 2,4 m cravadas a 1 m de distância já atingem valores satisfatórios.

Dimensionamento de cabos e conduítes: cálculos práticos

Critérios de escolha de bitola

O ponto de partida é a potência instalada: somamos potências de iluminação, tomadas de uso geral (TUG) e de uso específico (TUE). Para uma casa de 80 m², o valor fica em torno de 8 kW. Dividindo pela tensão de alimentação (127 V ou 220 V), obtemos a corrente de projeto. Aplicamos fator de simultaneidade (0,8) e encontramos a bitola mínima. Por exemplo, 35 A pedem cabo 6 mm² em cobre, isolação 70 °C.

Queda de tensão

A fórmula ΔV = (2 · L · I · ρ)/A ajuda a verificar se 6 mm² suporta distâncias maiores que 30 m sem exceder 3% de queda. Caso ultrapasse, sobe-se a bitola ou divide-se o circuito. Uma prática comum é usar 10 mm² para o alimentador do quadro secundário em casas com edícula.

Dimensionamento de conduítes

A NBR 5410 determina ocupação máxima de 40% na seção interna do eletroduto. Três cabos 6 mm² exigem conduíte de 25 mm (3/4”). Escolher corretos diâmetros evita superaquecimento por falta de dissipação de calor.

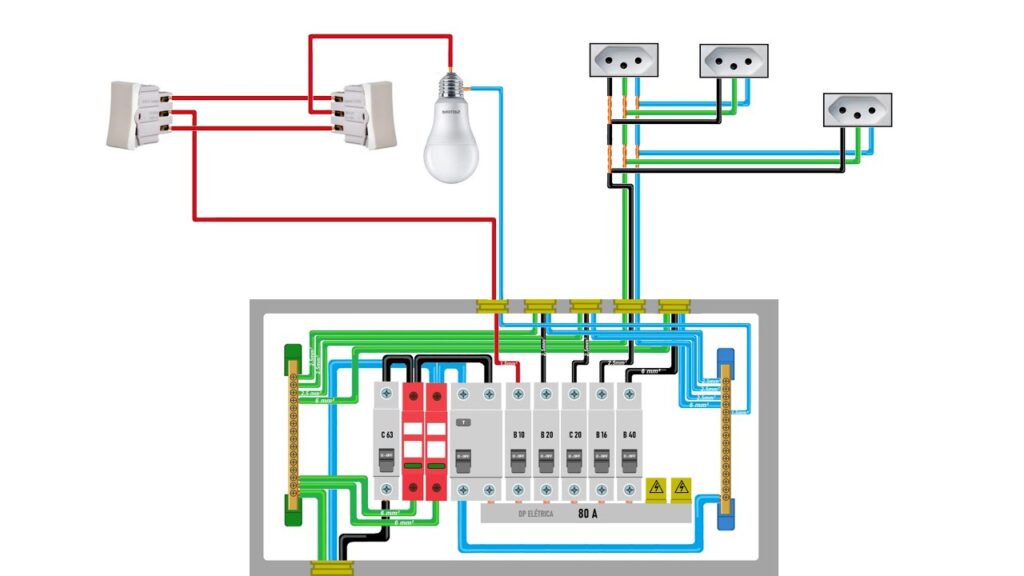

Distribuição interna: circuitos, divisão de cargas e quadro de disjuntores

Circuitos de iluminação

Iluminação usa cabo 1,5 mm², disjuntor 10 A e fase controlada por interruptores ou módulos automação. Recomenda-se separar pavimentos e áreas externas em disjuntores distintos. Assim, curto na área gourmet não apaga luz interna.

Circuitos de tomadas

Para TUGs aplica-se cabo 2,5 mm² e disjuntor 16 A. Já TUEs – ar-condicionado, micro-ondas, forno elétrico – usam 4 mm² a 6 mm². A TUE da cozinha não deve compartilhar neutro com outras cargas para evitar retorno de corrente pelo condutor comum.

Organização no quadro

Disjuntores identificados com fita rotuladora agilizam manutenções. Barramentos fase, neutro e terra bem separados evitam confusão. O uso de barramento tipo pente reduz ligações mal apertadas em até 30% segundo ensaios de campo.

Procedimento passo a passo de instalação (baseado no vídeo)

1. Preparação do local

A primeira etapa é desligar o disjuntor geral da concessionária e afixar etiqueta “Serviço em Execução”. Em seguida, conferem-se traçados de tubulação no projeto e marcam-se pontos de caixas 4×2 e 4×4. O eletricista aplica nível a laser para alinhamento das linhas superiores de interruptores a 1,20 m do piso, garantindo estética uniforme.

2. Passagem de eletrodutos e cabos

Com marreta e talhadeira, abrem-se rasgos de 3 cm de profundidade, inserindo eletrodutos corrugados flexíveis. Após fixação, os fios são “puxados” usando varetas de fibra de vidro que reduzem esforço físico. Carretéis de cabos são posicionados em suporte desenrolador para evitar torções.

3. Montagem do quadro

No QDG, disjuntores são organizados da esquerda para a direita em ordem de circuitos, seguindo legenda do projeto. O vídeo demonstra o uso de torquímetro regulado em 2,5 N·m para apertar bornes, prevenindo aquecimento futuro. Por fim, faz-se teste de continuidade com multímetro e ensaio do DR através do botão “Test”.

4. Ligação final e energização

Com ajuda de alicate amperímetro, verifica-se corrente de repouso após ligar todas as cargas. A leitura deve ficar abaixo de 80% do disjuntor geral (a reserva operacional). Caso contrário, replaneja-se distribuição de circuitos.

“Uma instalação elétrica residencial monofásica bem executada começa no planejamento e termina nos detalhes de aperto de bornes. É aí que se ganha durabilidade.” – Eng. Eletricista Rafael R. Pasquini, CREA-MG 123456/D.

Normas técnicas e boas práticas de segurança

NBR 5410

É a espinha dorsal de qualquer projeto. Entre seus pontos-chave: circuitos exclusivos para ar-condicionado, chuveiro e secadora; distância mínima de 40 cm entre pontos de água e tomadas; obrigatoriedade de DR ≤ 30 mA em áreas molhadas. Atualização de 2020 incluiu exigência de DPS em localidades com Índice de Descarga Atmosférica (IDA) > 1 raio/km²/ano.

NR-10

Focada na segurança do trabalhador, obriga curso de 40 h para profissionais que atuam em instalações elétricas. Dispõe sobre prontuário de instalações, análise de risco e bloqueio/etiquetagem. Quem contrata serviço sem profissional habilitado corre risco jurídico em caso de acidente.

Equipamentos de proteção individual (EPI)

• Capacete classe B (até 30 kV)
• Luvas de borracha isolante classe 00
• Óculos de proteção anti-impacto
• Vestuário anti-chama ATPV 8 cal/cm²
• Tapete dielétrico NR-10 17 kV

Erros comuns e como evitá-los

1. Sobredimensionar disjuntor para “não desarmar”.
2. Usar cabo 1,5 mm² em tomadas de cozinha.
3. Alimentar chuveiro 7.500 W com circuito de iluminação.
4. Juntar neutro e terra na mesma barra fora do quadro de medição.
5. Dispensar DPS em regiões de alta incidência de raios.
6. Fazer emendas de fios com fita isolante sem conector.
7. Deixar PE desconectado em luminárias metálicas.

Sobrecarga

Instalar máquina de lavar 1.800 W em tomada de sala é convite a sobrecarga. A corrente ultrapassa 15 A, mas o circuito foi projetado para 10 A. A longo prazo, o condutor aquece e torna a isolação quebradiça.

Aterramento inadequado

É comum conectar terra diretamente à haste sem passagem pelo barramento. Isso dificulta medição de resistência e causa pontos flutuantes, que ficam eletricamente “soltos” em caso de rompimento de condutor.

Custos, prazos e retorno sobre investimento

Orçamento detalhado

Considerando casa de 100 m², tabela de preços SINAPI (2023) indica R$ 38,40/m para tubulação embutida, R$ 7,90/m para cabo 2,5 mm² e R$ 38 por disjuntor bipolar 32 A. O custo total médio é de R$ 9.600, incluindo mão de obra 40% do valor.

Prazos

Equipe de dois eletricistas qualificados conclui a instalação elétrica residencial monofásica em 12 dias úteis, fase bruta e acabamentos. O gargalo costuma ser o reboco de paredes, que precisa estar seco para fixar espelhos de tomadas.

ROI e manutenção

Trocar cabos subdimensionados por bitola correta reduz perdas anuais em cerca de 310 kWh em residência média. Aos atuais R$ 0,85/kWh, o retorno ocorre em pouco menos de três anos, sem contar prevenção de danos em eletrodomésticos.

Bitola do cabo	Corrente Máxima (A)	Aplicação Típica
1,5 mm²	12 A	Iluminação interna
2,5 mm²	21 A	TUG – quartos e salas
4 mm²	28 A	Máquina de lavar, micro-ondas
6 mm²	36 A	Chuveiro, forno elétrico
10 mm²	50 A	Alimentador secundário
16 mm²	68 A	Ramal de entrada

FAQ – Perguntas frequentes sobre instalação elétrica residencial monofásica

1. Posso usar DR geral em vez de DR por circuitos?

Sim, a norma permite DR geral desde que todos os circuitos passem por ele. Porém, em caso de disparo, a residência inteira fica sem energia. Em projetos atuais recomenda-se dividir por áreas para facilitar diagnóstico.

2. Existe limite de tomadas por circuito?

A NBR 5410 define potencia de 100 VA por ponto tomado em TUG. Na prática, colocamos até 10 pontos em cabo 2,5 mm², desde que a soma das cargas não ultrapasse 1.500 W.

3. Preciso de DPS mesmo em apartamento?

Sim, prédios também estão sujeitos a surtos conduzidos pela rede de concessionária. O DPS protege eletroeletrônicos e evita que raios “viajem” pela fiação interna.

4. Como calcular a bitola do neutro?

Para circuitos monofásicos, neutro deve ter mesma seção da fase. Em redes trifásicas com cargas equilibradas pode-se reduzir, mas em residências mantemos igual por segurança.

5. O que é curva B, C ou D de disjuntores?

Refere-se à sensibilidade magnética. Curva B dispara entre 3-5 In, ideal para iluminação; curva C entre 5-10 In, indicada para tomadas; curva D 10-14 In para motores. Escolher errado causa desligamentos falsos ou falha na proteção.

6. Qual distância mínima entre pontos de água e tomadas?

Pelo menos 60 cm na horizontal ou 1,20 m na vertical. Exceções valem se usar tomadas IPX4 e DR ≤ 30 mA.

7. Posso emendar cabo de alumínio com cobre?

Somente com conector bimetálico certificado. Caso contrário, ocorre oxidação galvânica e o ponto de conexão esquenta, causando riscos de incêndio.

8. Preciso registrar meu projeto na concessionária?

Para novas ligações e aumentos de carga, sim. Cada concessionária fornece formulário de padrão de entrada que deve ser assinado por profissional habilitado com ART ou RRT.

Conclusão

Relembrando os principais aprendizados:

• Planejamento detalhado salva tempo, dinheiro e evita retrabalhos.
• Dimensionar corretamente cabos e disjuntores garante segurança.
• Seguir NBR 5410 e NR-10 é obrigação, não recomendação.
• Aterramento eficiente protege vidas e aparelhos.
• DPS e DR reduzem riscos de surtos e choques elétricos.
• Uma boa instalação valoriza o imóvel e diminui contas de energia.

Agora que você domina cada etapa de uma instalação elétrica residencial monofásica, coloque em prática ou aprofunde seus conhecimentos no curso completo do canal DP Elétrica. Assista novamente ao vídeo, revise este guia e compartilhe com quem precisa. Segurança sempre em primeiro lugar!

Artigo baseado no conteúdo de DP Elétrica. Todos os créditos de vídeo e metodologia pertencem ao canal.
