Como Instalar um DR de Forma Simples e Segura!
Instalar DR
Você já parou para pensar no impacto de instalar DR na segurança elétrica da sua casa? Segundo dados do Inmetro, mais de 60% dos choques fatais em residências brasileiras poderiam ser evitados com dispositivos diferenciais residuais (DRs) corretamente dimensionados.
Neste artigo, inspirado no vídeo “Proteção Elétrica em Casa: Como Instalar um DR de Forma Simples e Segura!” do canal Sala de Ferramentas, vamos mostrar de maneira prática e profissional tudo que você precisa saber para planejar, escolher e instalar esse componente essencial.
Da teoria ao passo a passo, cobriremos desde testes periódicos até erros frequentes cometidos por amadores. Ao final, você terá know-how para proteger sua família contra choques elétricos e incêndios, economizando tempo, dinheiro e dores de cabeça.
Por que a proteção elétrica é vital para qualquer residência
Choques elétricos ainda são uma realidade
A Associação Brasileira de Conscientização para os Perigos da Eletricidade (Abracopel) registra, em média, 1.400 acidentes elétricos domésticos por ano.
A maioria acontece na área de serviço, onde equipamentos de alta potência, como a lavadora de roupas citada no vídeo, operam em ambientes úmidos.
Incêndios evitáveis com um simples dispositivo
Falhas de isolamento e contatos indiretos provocam centelha, superaquecimento e, consequentemente, incêndios.
Um DR de 30 mA desarma em milissegundos quando detecta fuga de corrente, eliminando o risco.
Conformidade com normas técnicas
A NBR 5410/2004, revisada em 2020, exige DR em circuitos de tomadas de cozinhas, banheiros e áreas externas. Ignorar a norma pode invalidar seguros residenciais e gerar multas em inspeções prediais.
Entendendo o DR: tipos, curvas e aplicações
O que exatamente é o Dispositivo Diferencial Residual?
Na essência, o DR mede continuamente a soma vetorial das correntes que entram e saem do circuito.
Se a diferença ultrapassar o limiar de sensibilidade (típico 30 mA para uso humano), o dispositivo dispara sua chave mecânica, desconectando fase e neutro.
Principais modelos disponíveis no mercado
| Modelo | Corrente Nominal (In) | Aplicação Recomendada |
|---|---|---|
| DR Tipo AC | 25 A – 63 A | Circuitos simples sem cargas eletrônicas sofisticadas |
| DR Tipo A | 25 A – 80 A | Eletrodomésticos com eletrônica embarcada (máquinas inverter) |
| DR Tipo F | 40 A – 63 A | Bomba de calor e climatizadores |
| DR Tipo B | 40 A – 125 A | Carregadores de veículo elétrico |
| DDR (Disjuntor DR) | 10 A – 32 A | Substitui disjuntor + DR em um único corpo |
Sensibilidade e curva de disparo
Para proteção humana, a norma indica 30 mA. Já para proteção patrimonial, valores de 100 mA ou 300 mA são usuais em painéis industriais.
Atente-se também ao tempo de disparo: quanto mais rápido (≤ 40 ms), maior a eficácia contra fibrilação ventricular.
“Instalar DR não é luxo, é o mínimo que toda residência contemporânea precisa para estar em conformidade com a engenharia de segurança.” — Marcelo Mendes, técnico em equipamentos médico-odontológicos e criador do canal Sala de Ferramentas.
Planejamento da instalação: do dimensionamento às ferramentas
Mapeie seu quadro elétrico antes de tudo
Desligue o disjuntor geral, fotografe a disposição dos cabos e identifique a bitola de cada circuito. O vídeo recomenda usar etiquetas coloridas para evitar inversão de fase e neutro.
Ferramentas imprescindíveis
- Chave de fenda isolada VDE 1.000 V
- Detector de tensão sem contato
- Alicate de corte e decapador
- Sapata de compressão (seção > 10 mm²)
- Estricador de trilho DIN
- Multímetro true-RMS
- Tester de DR (botão de teste ou aparelho dedicado)
Escolha do local de instalação

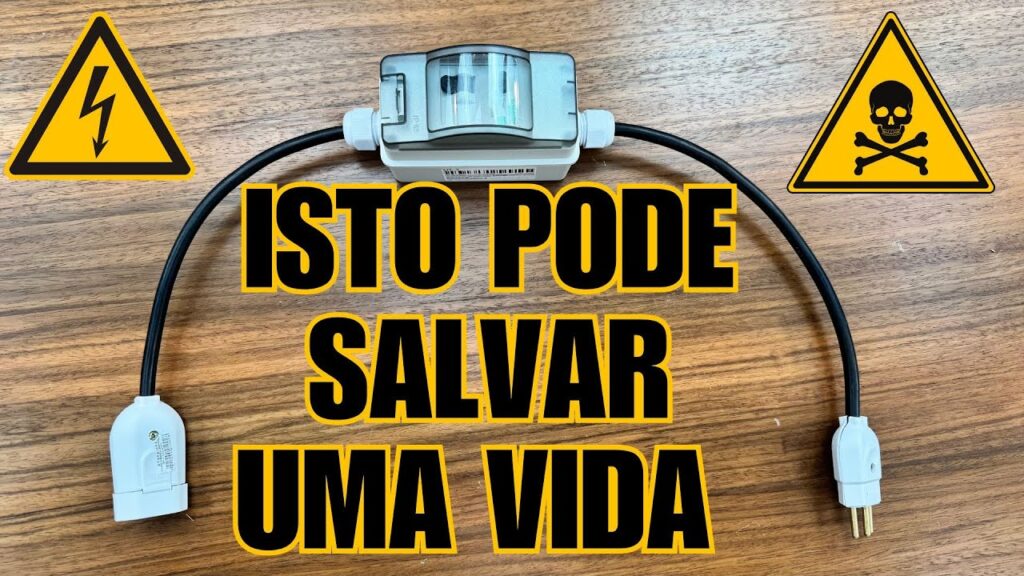

O DR pode ficar no quadro principal ou externo, dentro de uma caixa de passagem IP65 — solução demonstrada no vídeo para proteger a máquina de lavar.
Assim, quem aluga imóveis pode adicionar o dispositivo sem modificar a infraestrutura original.
Passo a passo completo para instalar DR de forma segura
1. Desenergize e confirme ausência de tensão
Abra o disjuntor geral, siga o bloqueio e sinalização (LOTO) e verifique com multímetro fase-terra, fase-neutro e neutro-terra. Não confie apenas na chave da concessionária.
2. Monte a caixa externa ou libere espaço no quadro
No caso mostrado por Marcelo, foi utilizada uma caixa ABS 20×20 cm com janela transparente e prensa-cabos PG16. O DR tipo A de 40 A foi fixado em trilho DIN de 7,5 mm.
3. Identifique fios corretos
- Fase: cabo vermelho 4 mm²
- Neutro: cabo azul 4 mm²
- Terra: cabo verde-amarelo 4 mm² (não passa pelo DR)
- Retorno para o equipamento: mesmo padrão de cores
4. Conexão dos cabos no DR
Entrada superior: fase e neutro vindos do quadro. Saída inferior: fase e neutro indo para a máquina. Use torque recomendado (geralmente 2,5 N·m). Faça curva suave para evitar estresse mecânico.
5. Teste de funcionamento
Aperte o botão “T” no DR. Ele deve desarmar instantaneamente. Religue e execute o teste com carga: ligue a lavadora, aplique fuga simulada usando plug de teste. O DR deve abrir o circuito antes de 40 ms.
6. Documente a instalação
Anote data, modelo, corrente e local no as-built da residência. Cole etiqueta na tampa com a legenda: “Circuito protegido por DR 30 mA”.
Erros comuns e como evitá-los
Instalar DR no neutro errado
Confundir neutro com fase em sistemas bifásicos 127/220 V é frequente. Resultado: o DR não enxergará fuga e a proteção falhará. Use caneta de tensão e confirme polaridades.
Excesso de circuitos em um único DR
A norma permite agrupar tomadas, mas quanto maior a malha protegida, maior a dificuldade de localizar defeitos. Prefira segmentar: cozinha, área de serviço e climatização em DRs independentes.
Derivação em paralelo fora do DR
Jamais tire um “T” antes da entrada do dispositivo. Isso cria um ponto não protegido e cancela a eficácia contra choques.
Subdimensionar a corrente nominal
Máquinas de lavar de 10 kg possuem pico de 9 A, mas em partida a frio podem alcançar 15 A. Escolha DR 25 A mínimo e verifique seletividade com o disjuntor (curva C 20 A, por exemplo).
Ignorar testes periódicos
Marcelo recomenda pressionar o botão de teste todo mês. Depósitos de pó podem prejudicar a mecânica interna, e o DR não dispara quando necessário.
Manutenção, testes avançados e vida útil do DR
Periodicidade de inspeção
Além do ensaio mensal, execute medição de resistência de isolamento a cada dois anos com megômetro 500 V, especialmente em ambientes úmidos. Um valor abaixo de 1 MΩ indica necessidade de revisão.
Critérios de reposição
Se o DR falhar no teste ou apresentar superaquecimento visível (odor de plástico queimado, coloração marrom), substitua imediatamente. A vida útil média é de 10.000 operações mecânicas ou 15 anos.
Testes com equipamento profissional
- Micro-Ohmímetro para verificar resistência de contato < 1 mΩ
- Analisador de fuga terra-neutro: mede disparo em 5, 10, 30 mA
- Osciloscópio portátil: avalia tempo real de corte < 40 ms
Dicas de conservação
Mantenha o quadro limpo, sem infiltração, e garanta folga mínima de 1,5 cm entre cabos e a tampa. Nunca pinte o dispositivo; tinta pode bloquear a ventilação das molas.
Checklist rápido de manutenção:
- Teste mensal do botão “T”
- Inspeção visual semestral
- Apertos mecânicos anuais
- Medidas ôhmicas a cada 2 anos
- Substituição preventiva após 15 anos
Perguntas frequentes sobre instalar DR
1. Posso instalar DR sem desligar o padrão de energia?
Não. O risco de arco elétrico é alto. Sempre desligue o disjuntor geral e verifique ausência de tensão.
2. DR substitui o disjuntor?
Não. O disjuntor protege contra sobrecorrente e curto-circuito; o DR protege contra fuga. Funções complementares.
3. Qual a diferença entre DR e IDR?
Electrotecnicamente nenhuma; “IDR” é termo europeu (Interruptor Diferencial Residual), “DR” é nomenclatura brasileira.
4. DR desarmando toda hora: defeito ou fuga real?
Pode ser fuga real em eletrodoméstico ou sobrecarga no dispositivo. Use multímetro em modo miliampère e identifique o culpado.
5. Posso ligar o terra dentro do DR?
Jamais. O terra deve ir direto ao barramento equipotencial para garantir caminho de baixa impedância.
6. Vale a pena usar DDR em vez de DR + disjuntor?
Para quadros apertados, sim, mas a seletividade fica limitada e o dispositivo tem custo maior.
7. DR 300 mA serve para residência?
Somente para proteção patrimonial (incêndio). Para proteção de pessoas, utilize 30 mA.
8. Preciso de eletricista certificado?
Recomendado. A NBR 16384 exige profissional habilitado para serviços em baixa tensão acima de 50 V.
Conclusão
Instalar DR é um investimento pequeno e de alto retorno em segurança. Vamos recapitular:
- Protege contra choques e incêndios em milissegundos.
- Deve ser dimensionado segundo a NBR 5410 (30 mA para pessoas).
- Planejamento inclui mapeamento do quadro e escolha de ferramentas isoladas.
- Passo a passo: desligar energia, montar a caixa, identificar cabos, conectar, testar e documentar.
- Manutenção: teste mensal e inspeção bienal.
Agora que você domina a teoria e a prática, coloque a mão na massa — ou chame um eletricista qualificado — e garanta que sua residência esteja blindada contra imprevistos elétricos.
Se este guia foi útil, compartilhe com amigos e visite o canal Sala de Ferramentas para assistir ao tutorial completo do Marcelo Mendes.
Assista, comente e se inscreva para mais conteúdos técnicos: Sala de Ferramentas no YouTube.
